間仕切壁を移動する方法

間仕切壁を移動する方法を説明します。

＜手順＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

１．［部分－線移動］を選択します。

　

２．移動する線分の開始点と終了点でEnter（またはクリック）します。

　　※部屋の途中の線など、線移動が不可能な部分を指定した場合、２点目は指定できません。

　　

３．矢印キーで移動し、Enterで確定します。

　　ピッチ移動、座標移動以外で移動する場合は、テンキーで移動距離を

　　入力してから矢印キーを操作してください。

　　(線移動はマウスを使用できません)

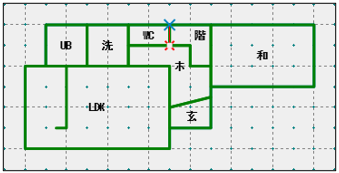

　　例)トイレと階段の間仕切線を右に500mm移動

　　

　※次の場合は線移動できません。

　移動対象の線分に境壁作図している場合。

　移動対象の線分と隣接する線分に境壁作図している場合。
