上下に異なる外壁仕上げを入力する方法
外壁の妻部分の仕上げが異なる場合等、領域作図する方法を説明します。
この例では左は外壁線を上から見た図面、右は短い辺の外壁展開図です。
外壁仕上げは「仕上Ａ」と「仕上Ｂ」の２種類を入力します。
＜手順＞
１．「仕上Ａ」の領域を作図し、評点と高さを入力します。
[外壁－外壁]を選択し、全体をなぞるように作図し＜外壁－１＞を表示します。
高さを変更し、評点を入力します。
また、この部分には開口があるため、『開口(㎡)』を入力します。
２．「仕上Ｂ」の領域を作図し、評点と高さを入力します。

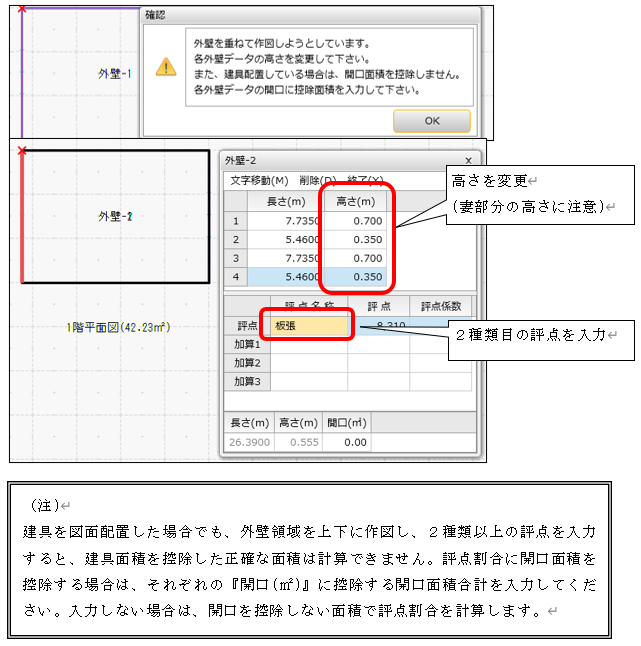

手順１と同じ領域を再度作図すると、次のメッセージが表示されます。[OK]をクリック(またはEnter)し、
高さと評点を入力します。
