丸太組構法(ログハウス)の入力方法

丸太組構法(ログハウス)の入力方法を説明します。

＜１．台帳新規入力＞　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

１．[新規作成]をクリックします。

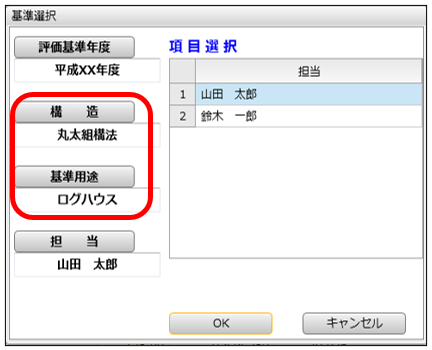

２．＜構造＞は“丸太組構法”、＜基準選択＞は“ログハウス”を選択します。

＜２．評価基本情報＞

１．「天高」「階高」が初期値と異なる場合は手入力します。

２．「建具入力」は“配置(明確)”を選択します。

＜３．建具＞

正確な施工量を取得するため、建具を図面上に配置します。

＜４．内部評点入力＞

丸太以外の内部評点を入力します。

１．『天高』で天井の高さを入力します。

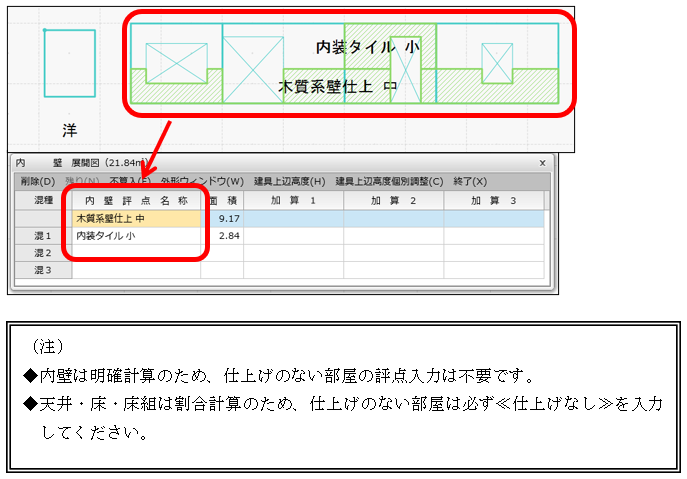

２．部屋ごとに仕上げが複数ある場合は、＜展開図＞で入力します。

３．この例のように、勾配天井で傾斜している部屋は次の手順で作図します。

４．実際の仕上げ部分を作図し、評点を入力します。

＜５．外部丸太組・外壁仕上げ入力＞

丸太組だけの場合と外壁仕上げが施されている場合があります。

正確な施工量を取得するため、展開図(外表・丸表)を使用して作図します。

１．[外壁]－[丸表]の順にクリックします。

２．外丸太部分を＜展開図＞で作図し、評点を入力します。

＜６．内部丸太組(間仕切)入力＞

間仕切に丸太が使用されている場合、[丸太]で領域を指定します。

勾配天井等で傾斜している場合は、平均の高さを入力します。

１．丸太の領域を作図します。

２．評点入力後に高さを入力します。

＜７．総合表＞

外部丸太組評点は「外丸太壁体」、内部丸太組評点は「内丸太壁体」の部分名で表示されます。
